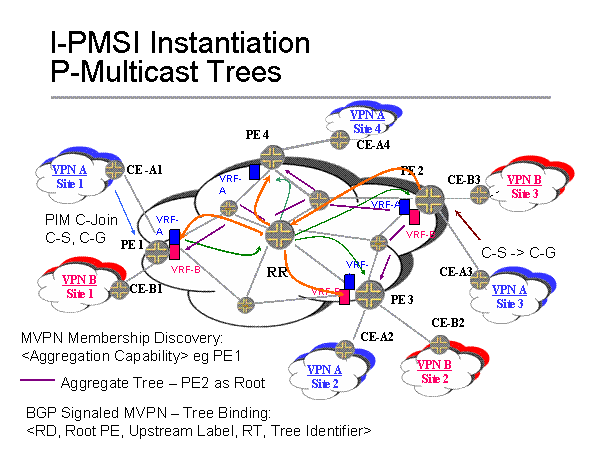

I-PMSI Instantiation P-Multicast Trees



PE 1
CE-B2
CE-B3
PE 3
PE 2
PE 4
VPN A
Site 3
CE -A1
CE-B1
CE-A2
CE-A4
CE-A3
VPN B
Site 1
VPN B
Site 2
VPN A
Site 4
VPN B
Site 3
VRF-A
VRF-A
VRF-A
VRF-B
VRF-B
VRF-B
VPN A
Site 2
VPN A
Site 1
VRF-A
RR
MVPN Membership Discovery:
eg PE1
C-S -> C-G
PIM C-Join
C-S, C-G

Aggregate Tree – PE2 as Root
BGP Signaled MVPN – Tree Binding:
PPT Version
